PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

2019年11月29日 15:44 次阅读

随着现代电子技术的飞速发展,PCBA 也向着高密度高可靠性方面发展。虽然现阶段 PCB 和 PCBA 制造工艺水平有很大的提升,常规 PCB 阻焊工艺不会对产品可制造性造成致命的影响。但是对于器件引脚间距非常小的器件,由于 PCB 助焊焊盘设计和 PCB 阻焊焊盘设计不合理,将会提升 SMT 焊接工艺难度,增加 PCBA 表面贴装加工质量风险。鉴于这种 PCB 助焊和阻焊焊盘设计的不合理带来的可制造性和可靠性隐患问题,结合 PCB 和 PCBA 实际工艺水平,可通过器件封装优化设计规避可制造性问题。优化设计主要从二方面着手,其一,PCB LAYOUT 优化设计;其二,PCB 工程优化设计。

PCB 阻焊设计现状

PCB 阻焊设计对 PCBA 可制造性研究

PCB LAYOUT 设计

依据IPC 7351标准封装库并参考器件规格书推荐的焊盘尺寸进行封装设计。为了快速设计,Layout 工程师优先按照推荐的焊盘尺寸上进行加大修正设计,PCB 助焊焊盘设计长宽均加大 0.1mm,阻焊焊盘也在助焊焊盘基础上长宽各加大 0.1mm。如图一所示:

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图一)

PCB 工程设计

常规 PCB 阻焊工艺要求覆盖助焊焊盘边沿 0.05mm,两个助焊盘阻焊中间阻焊桥大于 0.1mm,如图二(2)所示。在 PCB 工程设计阶段,当阻焊焊盘尺寸无法优化时且两个焊盘中间阻焊桥小于 0.1mm,PCB 工程采用群焊盘式窗口设计处理。如图二(3)所示:

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图二)

PCB 阻焊设计要求

PCB 阻焊设计对 PCBA 可制造性研究

PCB LAYOUT 设计要求

当两个助焊焊盘边沿间距大于 0.2mm 以上的焊盘,按照常规焊盘对封装进行设计;当两个助焊焊盘边沿间距小于 0.2mm 时,则需要进行 DFM 优化设计,DFM 优化设计方法有助焊和阻焊焊盘尺寸优化。确保 PCB 制造时,阻焊工序的阻焊剂能够形成最小阻焊桥隔离焊盘。如图三所示:

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图三)

PCB 工程设计要求

当两助焊焊盘边沿间距大于 0.2mm 以上的焊盘,按照常规要求进行工程设计;当两焊盘边沿间距小于 0.2mm,需要进行 DFM 设计,工程设计 DFM 方法有阻焊层设计优化和助焊层削铜处理;削铜尺寸务必参考器件规格书,削铜后的助焊层焊盘应在推荐焊盘设计的尺寸范围内,且 PCB 阻焊设计应为单焊盘式窗口设计,即在焊盘之间可覆盖阻焊桥。确保在 PCBA 制造过程中,两个焊盘中间有阻焊桥做隔离,规避焊接外观质量问题及电气性能可靠性问题发生。

PCBA 工艺能力要求

PCB 阻焊设计对 PCBA 可制造性研究

阻焊膜在焊接组装过程中可以有效防止焊料桥连短接,对于高密度细间距引脚的 PCB,如果引脚之间无阻焊桥做隔离,PCBA 加工厂无法保证产品的局部焊接质量。针对高密度细间距引脚无阻焊做隔离的 PCB,现 PCBA 制造工厂处理方式是判定 PCB 来料不良,并不予上线生产。如客户坚持要求上线,PCBA 制造工厂为了规避质量风险,不会保证产品的焊接质量,预知 PCBA 工厂制造过程中出现的焊接质量问题将协商处理。

案例分析

PCB 阻焊设计对 PCBA 可制造性研究

器件规格书尺寸

如下图四,器件引脚中心间距:0.65mm,引脚宽度:0.2~0.4mm,引脚长度:0.3~0.5mm。

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图四)

PCB LAYOUT 实际设计

如下图五,助焊焊盘尺寸 0.8*0.5mm,阻焊焊盘尺寸 0.9*0.6mm,器件焊盘中心间距 0.65mm,助焊边沿间距 0.15mm,阻焊边沿间距 0.05mm,单边阻焊宽度增加 0.05mm。

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图五)

PCB 工程设计要求

按照常规阻焊工程设计,单边阻焊焊盘尺寸要求大于助焊焊盘尺寸 0.05mm,否则会有阻焊剂覆盖助焊层的风险。如上图五,单边阻焊宽度为 0.05mm,满足阻焊生产加工要求。但两个阻焊盘边沿间距只有 0.05mm,不满足最小阻焊桥工艺要求。工程设计直接把芯片整排引脚设计为群焊盘式窗口设计。如图六所示:

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图六)

实际焊接效果

按照工程设计要求后制板,并完成 SMT 贴片。通过功能测试验证,该芯片焊接不良率在 50%以上;再次通过温度循环实验后,还可以筛选出 5%以上不良率。首选对器件进行外观分析(20 倍放大镜),发现芯片相邻引脚之间有锡渣及焊接后的残留物;其次对失效的产品进行分析,发现失效芯片引脚短路烧毁。如图七所示:

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图七)

优化方案

PCB 阻焊设计对 PCBA 可制造性研究

PCB LAYOUT 设计优化

参考 IPC 7351 标准封装库,助焊焊盘设计为 1.2mm*0.3mm,阻焊焊盘设计 1.3*0.4mm,相邻焊盘中心间距 0.65mm 保持不变。通过以上设计,单边阻焊 0.05mm 的尺寸满足 PCB 加工工艺要求,相邻阻焊边沿间距 0.25mm 尺寸满足阻焊桥工艺,加大阻焊桥的冗余设计可以大大降低焊接质量风险,从而提高产品的可靠性。

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图八)

PCB 工程设计优化

按照图八对助焊焊盘宽度进行削铜处理,调整阻焊宽度焊盘大小。保证器件两助焊焊盘边沿间大于 0.2mm,两阻焊焊盘边沿间大于 0.1mm,助焊和阻焊焊盘长度保持不变。满足 PCB 阻焊单焊盘式窗口设计的可制造性要求。

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图九)

方案论证

PCB 阻焊设计对 PCBA 可制造性研究

设计验证

针对上述所提的问题焊盘,通过以上方案优化焊盘和阻焊设计,相邻焊盘边沿间距大于 0.2mm,阻焊焊盘边沿间距大于 0.1mm,该尺寸可满足阻焊桥制程需求。如图十所示:

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(图十)

测试良率对比

从 PCB LAYOUT 设计和 PCB 工程设计优化阻焊设计后,组织重新补投相同数量的 PCB,并按照相同制程完成贴装生产。产品各项参数对比如表一所示:

PCB助焊设计的不合理会对PCBA制造工艺造成什么影响

(表一)

通过以上数据可得,优化方案验证有效,满足产品可制造性设计。

优化设计总结

PCB 阻焊设计对 PCBA 可制造性研究

综上所述,器件引脚边沿间距小于 0.2mm 的芯片不能按照常规封装设计,PCB LAYOUT 设计助焊焊盘宽度不予补偿,通过加长助焊焊盘长度规避焊接接触面积可靠性问题。对于助焊焊盘过大导致两阻焊边沿间距过小,优先考虑削铜处理;对于阻焊焊盘设计过大的,优化阻焊设计,有效增加两阻焊焊盘边沿宽度,从而保证 PCBA 焊接质量保障。可见,助焊和阻焊焊盘设计之间的协调对提高 PCBA 可制造性及焊接直通率有决定性作用。
责任编辑;zl

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

无刷驱动器PCB绘制实战——从原理图到PCB

讲师介绍:  黄尚庆。资深电子设计工程师,从事无刷电机驱动设计,无人机电调方案开发,具有多年电机驱动电路及软件
发烧友学院发表于 2019-08-21 00:00 1220次阅读
无刷驱动器PCB绘制实战——从原理图到PCB

叶学成:选择与努力相辅相成,造就优秀PCB工程师

嘉宾介绍:叶学成,10多年实战电子产品设计经验,从原理图设计到PCB设计、信号仿真再到电路调试、EMC测试与整...
发表于 2019-11-29 14:58 69次阅读
叶学成:选择与努力相辅相成,造就优秀PCB工程师

如何将自动 EMC 分析添加到 PCB LAYOUT 来源于:仿真秀

一、导读 电磁兼容性(EMC)通常被定义为产品在其环境内发挥作用而不引入电磁干扰的能力。EM...
发表于 2019-11-29 13:20 60次阅读
如何将自动 EMC 分析添加到 PCB LAYOUT   来源于:仿真秀

高速pcb设计中的信号上升时间是如何定义的

信号上升时间并不是信号从低电平上升到高电平所经历的时间,而是其中的一部分。业界对它的定义尚未统一,最....
发表于 2019-11-25 15:56 116次阅读
高速pcb设计中的信号上升时间是如何定义的

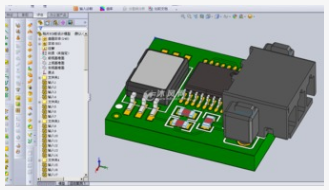

李增老师:Cadence Allegro 17.2 如何制作逼真的3D PCB模型和进行3D设计检查

本文是电子发烧友学院讲师李增老师(  )经验分享,希望能与工程师一起交流探讨 各位小伙伴大家好,Cad...
发表于 2019-11-21 17:31 609次阅读
李增老师:Cadence Allegro 17.2 如何制作逼真的3D PCB模型和进行3D设计检查

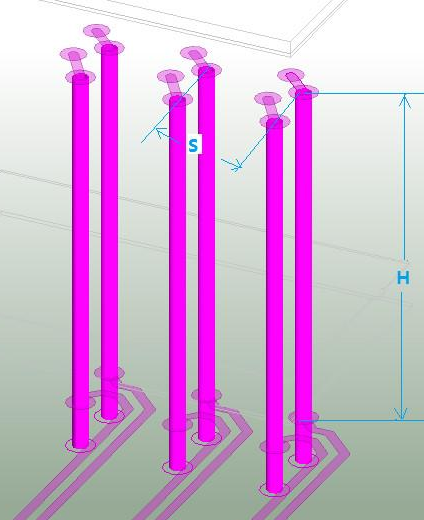

高速差分过孔产生的串扰情况仿真分析

对于板厚较厚的PCB来说,板厚有可能达到2.4mm或者3mm。以3mm的单板为例,此时一个通孔在PC....
发表于 2019-11-21 16:05 130次阅读
高速差分过孔产生的串扰情况仿真分析

PCB电源知多少,开关电源布线注意事项

一博科技自媒体高速先生原创文|肖勇超 上期我们谈到了布局方面的注意事项,对于layout 工程师来说电源模块布局完成...
发表于 2019-11-21 15:03 443次阅读
PCB电源知多少,开关电源布线注意事项

PowerPCB在PCB设计中的应用解析

印制电路板(PCB)是电子产品中电路元件和器件的支撑件。它提供电路元件和器件之间的电气连接。随着电子....
发表于 2019-11-21 15:00 119次阅读
PowerPCB在PCB设计中的应用解析

Altium Designer PCB与Allegro PCB相互转换

Allegro PCB转Allegro PCB:(1)把Altium Designer PCB转换成PADS PCB,并且导出5.0版本的ASC...
发表于 2019-11-21 14:12 436次阅读
Altium Designer PCB与Allegro PCB相互转换

【PCB设计大赛】孙自宇的STM32工控开发板案例

这是第一次接手4层板的时候画的一个案例。 当时对四层板子认知不是很深,这个作品是看过教学视频绘制的的案例,绘制以...
发表于 2019-11-20 18:21 744次阅读
【PCB设计大赛】孙自宇的STM32工控开发板案例

PCB设计时应遵循的一般性原则解析

印制电路板(PCB)是电子产品中电路元件和器件的支撑件。它提供电路元件和器件之间的电气连接。随着电子....
发表于 2019-11-20 15:03 146次阅读
PCB设计时应遵循的一般性原则解析

PCBA代工代料生产清尾的重要性

PCBA代工代料生产清尾其实就是生产线所生产的产品结工单。一些PCBA代工代料工厂在清尾阶段很拖拉而....
发表于 2019-11-20 11:51 367次阅读
PCBA代工代料生产清尾的重要性

史上最全PADS.PCB设计资料大礼包

PCB设计资料大礼包,包含:各个版本的PADS安装包、PADS全阶学习电子书(基础+进阶)、PADS原理图PC...
发表于 2019-11-20 11:40 278次阅读
史上最全PADS.PCB设计资料大礼包

【PCB设计大赛】pcb板四层板设计

1、板子设计不存在生产之后不能用的风险(烧板、开路、短路) 2、PCB布局满足装配的要求,不出现器件干涉、不出现...
发表于 2019-11-20 08:57 643次阅读
【PCB设计大赛】pcb板四层板设计

【下载】高速PCB设计新手入门及进阶教程(上中下 3篇)——不错的一份高速PCB布局、布线学习资料

PCB新手设计经典课程,资料包括入门、进阶部分,适合学习高速PCB设计人员。 【资料内容展示】 1、...
发表于 2019-11-19 18:38 245次阅读
【下载】高速PCB设计新手入门及进阶教程(上中下 3篇)——不错的一份高速PCB布局、布线学习资料

在为PCBA产品选择焊膏时需要注意哪些事项

焊膏是一种均质混合物,由合金焊粉,糊状焊剂和一些添加剂混合而成的具有一定粘性和良好触变性的膏状体。
发表于 2019-11-19 11:51 336次阅读
在为PCBA产品选择焊膏时需要注意哪些事项

电子加工中对三防漆的要求与用途分类介绍

PCBA加工中一般对于有特殊用途的产品,比如说高温、高湿、高盐度、高腐蚀性的工况下会对印刷电路板喷涂....
发表于 2019-11-19 09:24 513次阅读
电子加工中对三防漆的要求与用途分类介绍

Altium:PCB系统参数设置的保存与调用

在我们对常用系统参数,原理图系统参数及PCB系统参数进行自定义设置后,如果我们换个电脑重新安装了软件,那么这个...
发表于 2019-11-18 11:36 135次阅读
Altium:PCB系统参数设置的保存与调用

PCB设计的基本法则解析

此外,多边形对于电路板敷铜至关重要,多重网格电路板在进行多边形敷铜时一般会产生多边形填充偏差,虽然不....
发表于 2019-11-13 15:36 185次阅读
PCB设计的基本法则解析

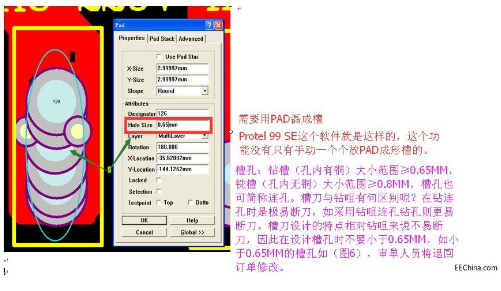

Protel 99 SE和AD有铜孔及有铜槽具体...

重点强调下图3这种画法不可取,此画法分歧,如槽形框线(粉色线),不同板框线一个层,会漏掉框线成品实际....
发表于 2019-11-08 15:32 181次阅读
Protel 99 SE和AD有铜孔及有铜槽具体...

如何通过颜色来判断PCB板质量的优质

PCB板的性能好坏与否是由所用材料(高Q值)、布线设计和几层板等因素决定。
发表于 2019-11-07 15:36 221次阅读
如何通过颜色来判断PCB板质量的优质

PCB与PCBA的区别详细介绍

PCB是 Printed Circuit Board 的简称,翻译成中文就叫印制电路板,由于它是采用....
发表于 2019-11-07 15:30 295次阅读
PCB与PCBA的区别详细介绍

pcb多层板的标准与pcb多层板厚度解析

PCB板的标准厚度有:0.70mm, 0.80mm、0.95mm、1.00mm、1.27mm、1.5....
发表于 2019-11-06 10:50 405次阅读
pcb多层板的标准与pcb多层板厚度解析

如何才能保证PCB的高性能设计

电路的集成规模越来越大,I/O数越来越多,使得单板互连密度不断加大;由于功能的越来越强大,电路的集成....
发表于 2019-11-05 15:16 236次阅读
如何才能保证PCB的高性能设计

高速PCB设计中高速信号与高速PCB设计须知

本文主要分析一下在高速PCB设计中,高速信号与高速PCB设计存在一些理解误区。 误区一:GHz速率以....
发表于 2019-11-05 11:27 417次阅读
高速PCB设计中高速信号与高速PCB设计须知

如何进行PCB抄板需要注意哪些事项

一般情况下,我们会把该PCB板送到PCB制造厂让其给我们抄,但是如果我们要作一些小的线路变动的话,则....
发表于 2019-11-04 15:38 243次阅读
如何进行PCB抄板需要注意哪些事项

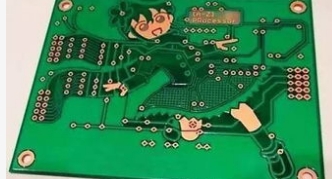

如何在PCB设计中去除电路板上的字符丝印
